Technik
Hallenmaße
Innenraum der Halle:
Maximale Innenfläche: 24,5 (B) x 46 (L) m
Lichte Höhe Unterkante Träger: 14 m (Untergurt)
Lichte Höhe Oberkante Träger: 18,20 m (Obergurt)
Bodenbelastung: 1 t/qm und mehr
Hallenboden: Stahlbetonboden mit Epoxybeschichtung
Foyer:
Fläche: ca. 1.000 qm
Merchandise-Positionen im Foyer möglich.
Business-Club:
Fläche: 300 qm
Tribünen
Die MHPArena hat vier feste Tribünen. Auf Nord- und Südseite (Stirnseiten der Arena) sind die ersten sieben Reihen bei Bedarf durch mobile Tribüne individuell aus- und einfahrbar.
Bühne
Die MHPArena besitzt eine mobile Bühne.
Maximalgröße 252 qm.
134 x Bühnenelemente (Firma Bütec) 2m x 1m,
davon
126 x Elemente Höhe bis 1,40m für 18m x 14m Bühne
8 x Elemente Höhe bis 0,80m für 4m x 4m FOH
Weitere Größen durch Anmietung von Bühnenelementen mögli
Hängepunkte
Die Dachträger können im Bereich der möglichen Bühnenpositionen bis zu 20 Tonnen verteilte Last pro Träger aufnehmen. Bei Linienlast von 2 t/m ist die Gesamtlast zu beachten.
Der Dachträgerabstand beträgt acht Meter. Im Bereich der Kopfbühne befindet sich ein 20 x 16m Gitterrost mit Hängepunkten (Detailaufsicht der Dachträger 7 bis 9).

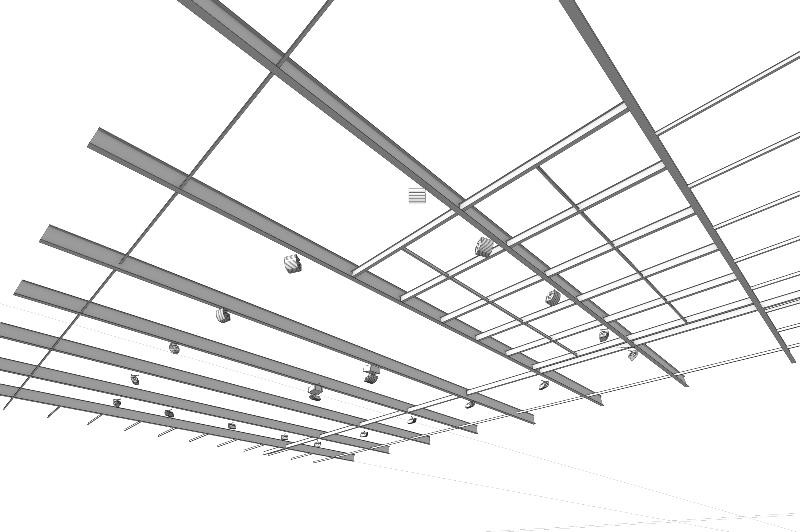

Die folgenden Bildern stellen Ihnen unsere Dachträger und die Hängepunkte in der Arena dar.

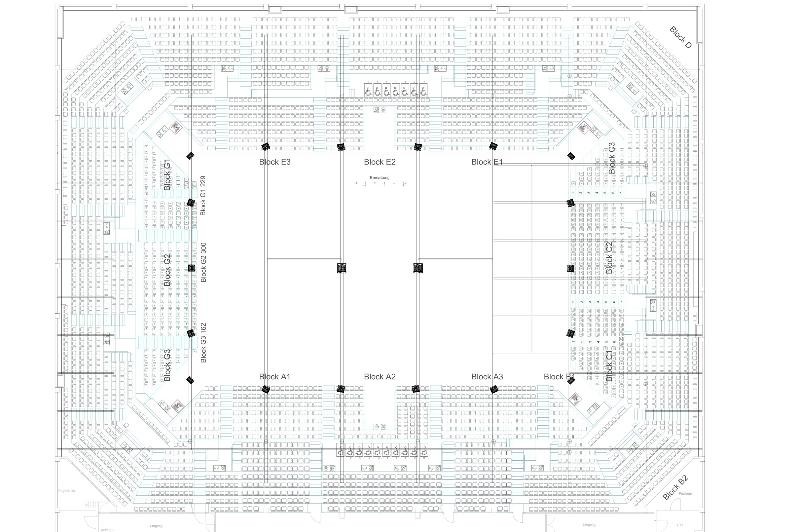

Hängepunkte / Dachträger (124,7 KB)
Detailansicht (64,2 KB)

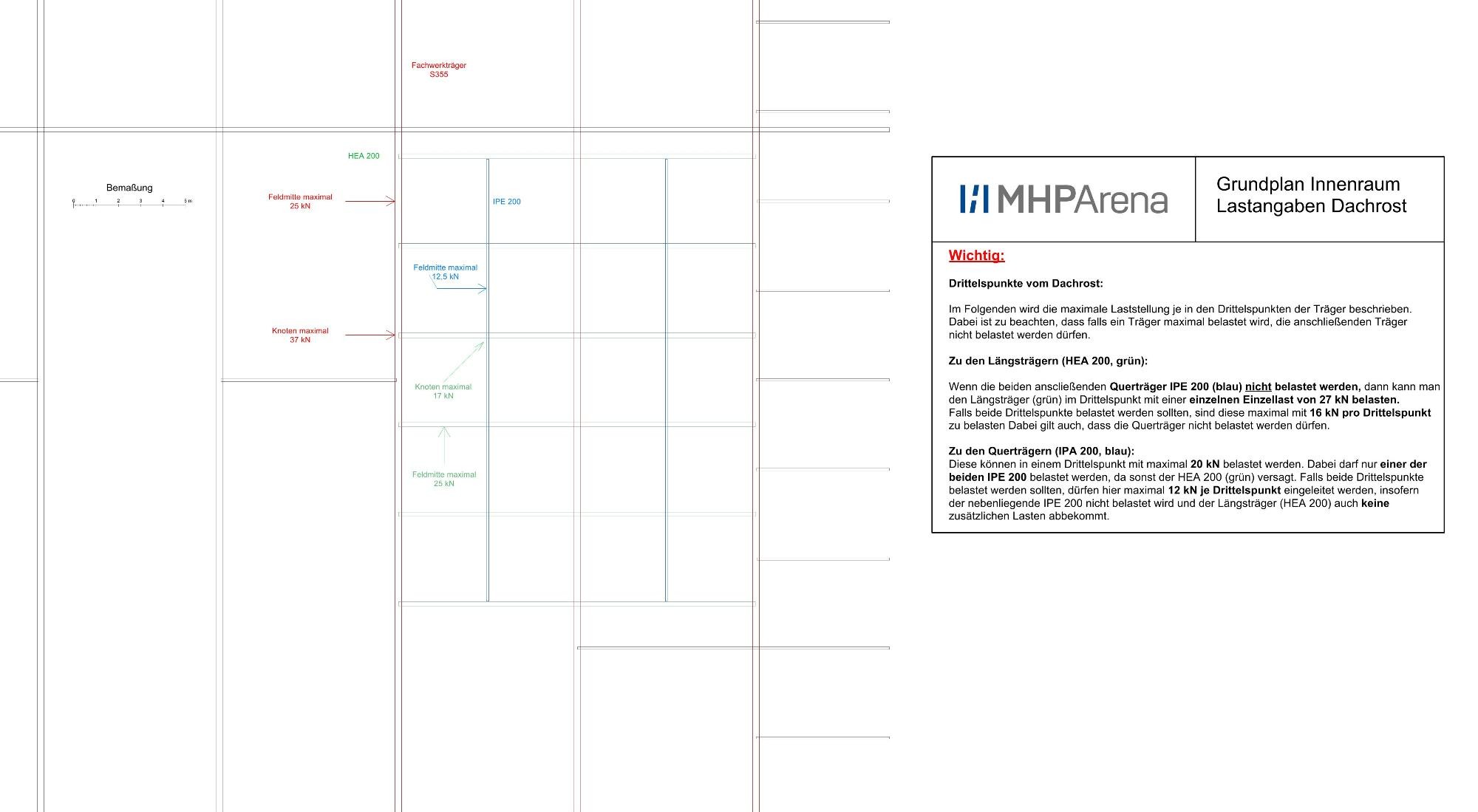

Dachträger 7 bis 9Dachträger seitlicher Schnitt (61,1 KB)
Strom
Der Backstage-Bereich ist mit zwei Starkstromkisten mit je 700 A ausgestattet, dazu noch CEE 125 A, 63 A, 32 A je Bühnenseite.
Auf der Hallenlängsseite befinden sich zusätzlich 200 A und CEE Steckdosen (125 A, 63 A und 32 A).
Medienkästen
An acht zentralen Positionen in der Arena befinden sich Medienkästen mit folgenden Anschlüssen:
- Triax
- Koax
- Cat 7
- LWL singlemode
- LWL multimode
Beschallungsanlage
Es befindet sich ein Hochleistungs-Fullrange-Lautsprechersystem in der Arena:
- 28x JBL SRX715F (Tribüne)
- 6x JBL SRX715F (Spielfeld)
- 4x JBL SRX715F (Stützlautsprecher Ecken)
Features des verwendeten JBL Lautsprecher Modells SRX715F:
- 15"/1,5"-Neodym-Bestückung,
- 2-Weg- Bassreflex1600 Watt (Programm), 8 Ohm
- 75° x 50°-Abstrahlwinkel
- 43 Hz – 20 kHz
- 131 dB max. SPL
- Frequenzweichenmodi: Aktiv- / Passivbetrieb schaltbar
- Doppelter Hochständerflansch
- 711 x 439 x 406 mm (H x B x T), 22 kg
Lautsprecherausrichtung
Die 3D-Grafik zeigt die Lage der Lautsprecher in der MHPArena.
